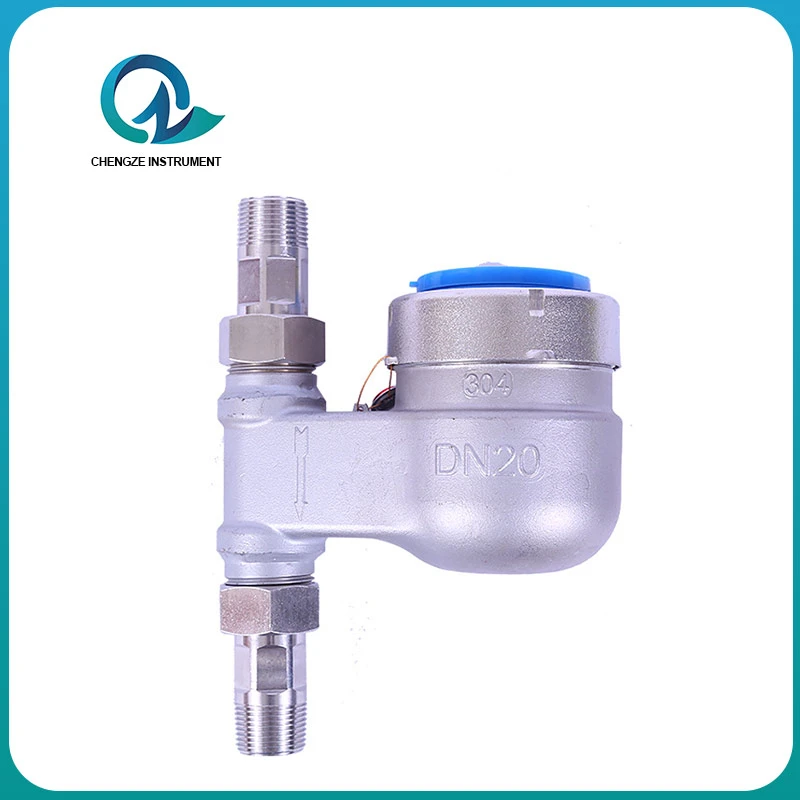

CZ5502 Serisi LXS-15-40 Döner Dikey Su Sayacı (Alttan İçeri, Üstten Dışarı)
Modeli: CZ5502
Ürün Kullanımı
Chengze Instrument, dikey paslanmaz çelik su sayaçlarının araştırılması ve üretiminde uzmanlaşmıştır. Dikey boru kurulumları için özel bir akış ölçümü çözümü sağlar. Bu ürün, yüksek-kaliteli 304/316L paslanmaz çelikten yapılmıştır ve dikey yapı tasarımına sahiptir, bu da onu sınırlı alana sahip dikey boru sistemleri için uygun hale getirir.
Ürün Temel Avantajları
Dikey Kurulum Tasarımı: Dikey borular için optimize edilmiştir, kurulum alanından tasarruf sağlar ve boru hattı düzenini basitleştirir
Yüksek Hassasiyetli Ölçüm: Ulusal standartları karşılayan ölçüm doğruluğuna sahip hassas akış sensörleri kullanır ve doğru su ölçümü sağlar
Korozyona-dirençli Malzeme: Tamamen paslanmaz çelik yapı, asitlere ve alkalilere ve korozyona-dayanıklı, çeşitli su kalitesindeki ortamlara uygun
Çoklu Boru Boyutları: Evlerin, işletmelerin ve endüstrilerin farklı senaryolardaki ihtiyaçlarını karşılayan DN15'ten DN200'e kadar çeşitli özellikler mevcuttur
Akıllı Uzaktan İletim İşlevi: NB-IoT/LoRa kablosuz iletimini destekleyerek uzaktan sayaç okumayı ve gerçek-zamanlı izlemeyi mümkün kılar
Uzun Hizmet Ömrü Tasarımı: 10 yıla kadar veya daha uzun hizmet ömrüne sahip, hassas işçilikle birleştirilmiş yüksek-kaliteli malzemeler
Uygulama Alanları
Chengze Instrument'ın dikey paslanmaz çelik su sayaçları, yüksek- bina su temini, yangın koruma yükselticileri, HVAC sistemleri, endüstriyel dikey boru hatları, su arıtma ekipmanları vb. alanlarda yaygın olarak kullanılmaktadır ve bu da onları dikey boru akışı ölçümü için ideal bir seçim haline getirmektedir.
Hizmet Durumu
Sıcaklık seviyesi: soğuk su 30 derece, sıcak su 0-90 derece özelleştirilebilir
Basınç derecesi: MAP10
Basınç kaybı derecesi: AP63
Yukarı akış hassasiyet seviyesi: U10
Aşağı akış hassasiyet seviyesi: D5
Hata Marjı
A) Düşük bölgenin izin verilen maksimum hatası (Q1WQ
B) Yüksek alan (Q1wQwQ1) İzin verilen maksimum hata ±%2'dir
Akış Hata Eğrisi
Anahat Boyutlu Çizim
Dikey Su Sayacı Dış Boyutları ve Ağırlığı
|
Nominal kalibre |
Uzunluk (mm) |
Genişlik (mm) |
Yükseklik (mm) |
Konuları bağlayın |
Ağırlık |
||
|
(DN) |
H |
H1 |
B |
L |
d |
D |
(Kilogram) |
|
15 |
189 |
55 |
96 |
142 |
R1/2 |
G3/4B |
1.8 |
|
20 |
204 |
110 |
96 |
157 |
R3/4 |
G1 B |
2 |
|
25 |
225 |
107 |
101 |
167 |
R1 |
G11/4B |
3 |
|
32 |
230 |
107 |
101 |
185 |
R11/4 |
G11/2B |
3.4 |
|
40 |
285 |
137 |
125 |
196 |
R11/2 |
G2B |
5 |
Dikey Su Sayacı Akış Aralığı
|
Nominal çap (mm) |
Nominal çap (mm) |
Aşırı yük akışı Q₄ |
Ortak akış Q₃ |
Sınır akışı Q₂ |
Minimum akış Q₁ |
|
m³/h |
|||||
|
LXS-DN15E |
Seviye 2 |
3.215 |
2.500 |
0.040 |
0.025 |
|
LXS-DN20E |
Seviye 2 |
5.000 |
4.000 |
0.064 |
0.040 |
|
LXS-DN25E |
Seviye 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Seviye 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Seviye 2 |
20.00 |
16.00 |
0.256 |
0.160 |
