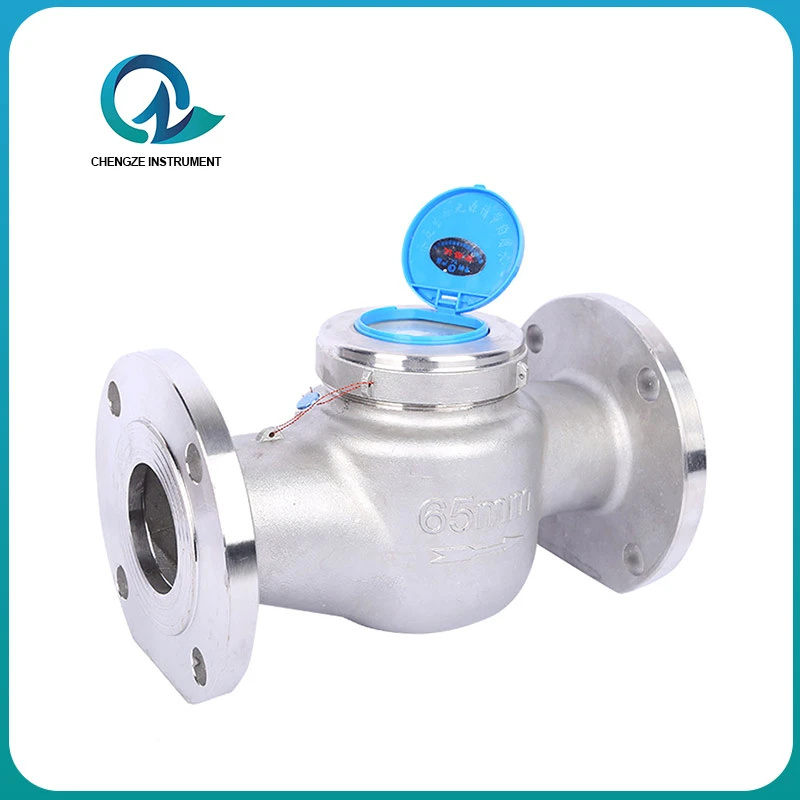

Su, su sayacına aktıktan sonra pervane muhafazasının alt giriş deliklerinden ölçüm mekanizmasına girerek pervanenin dönüşünü sağlar. Su daha sonra pervane muhafazasının üst çıkış deliklerinden çıkar. Pervanenin hızı suyun akış hızıyla doğru orantılıdır. Pervanenin dönüşü, bir redüksiyon dişlisi vasıtasıyla sayaçtan geçen toplam su miktarını kaydeden gösterge mekanizmasına iletilir. Bu su sayacının sayacı, döner-kanatlı ıslak-tip su sayacı olarak bilinen, ölçülen suya batırılır. Bu su sayacının temel ölçü birimi M3'tür.
Bileşenler, doğru ölçüm, dayanıklı ve uygun bakım avantajlarıyla birlikte yüksek kaliteli malzemelerden ve korozyona dayanıklı işlemlerden yapılmıştır.
Dökün:
Özel özellikler sipariş edildiğinde bağlantı parçası GB/T17241.6-2008PN10'a göre belirtilecektir.
Boyut, ağırlık ve ana parametreler fiziksel ürün ve sipariş gereksinimlerine tabidir.
Ana Teknik Parametreler
|
Nominal çap (mm) |
Doğruluk sınıfı |
Aşırı yük akışı Q₄ |
Ortak akış Q₃ |
Sınır akışı Q₂ |
Minimum akış Q₁ |
|
m³/h |
|||||
|
LXS-DN25E |
Seviye 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Seviye 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Seviye 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
Seviye 2 |
31.25 |
25.00 |
0.400 |
0.250 |
|
LXS-DN65E |
Seviye 2 |
50.00 |
40.00 |
1.280 |
0.800 |
Masa Gövdesi Dış Ölçüleri
|
Nominal çap (mm) |
Yatay su sayacının toplam uzunluğu L (mm) |
Katılımlı Mod |
|
LXS-DN25E |
225 |
Flanş bağlantısı |
|
LXS-DN32E |
230 |
Flanş bağlantısı |
|
LXS-DN40E |
245 |
Flanş bağlantısı |
|
LXS-DN50E |
285 |
Flanş bağlantısı |
|
LXS-DN65E |
285 |
Flanş bağlantısı |
